現在有很多人還不清楚這個光柵尺該安裝在直線電機哪個部位呢？今天小編就帶你了解直線電機的光柵尺安裝方法。

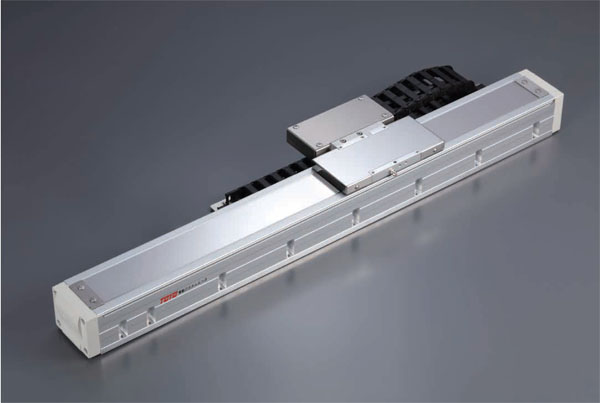

　　直線電機的光柵尺的安裝更加靈活，可以安裝在設備的不同位置。主尺一般安裝在機床上的工作臺，讀數頭安裝在機床上，盡量安裝在主尺的下方。安裝方式必須注意切屑、切削液和油濺的方向。如果由于安裝位置限制而必須平頭安裝，則必須增加額外的密封，另外，通常情況下，讀數頭應盡量安裝在相對機床的靜態部件上，此時，輸出線不易移動固定，而直尺應安裝在相對的運動部件上。

　　1、安裝光柵尺傳感器時，傳感器不能直接安裝在粗糙的機床身上，更不能安裝在油漆機身的底部。將光柵尺和讀數頭分別相對運動安裝在機床上的兩個部件上。用千分表檢查機床工作臺主尺安裝面與導軌運動方向的平行度。儀表安裝在機床上，工作臺移動。平行度要求在0.1mm~1000mm之間。如不能滿足此要求，則需設計加工光柵尺底座。

　　底座要求如下：

　　（1）、應增加與光柵尺長度相同的底座。

　　（2）、底座需經過銑磨加工，保證其平面平行度在0.1mm~1000mm之間。另外，還需要加工一個尺體底座相等的讀數頭底座。讀數頭底座與尺體底座的總的誤差應大于±0.2mm.安裝時調整讀數頭位置，使讀數頭與光柵尺體平行度約為0.1mm,讀數頭與光柵尺體的間距約為1-1.5mm。

　　2、光柵尺安裝，將光柵尺用螺絲固定咋機床工作的安裝面上安裝，但擰不緊時，將千分表固定在機床上，移動工作臺。調整平面的運動方向和機床的導軌的千分尺測量，螺釘位置的并行性調整，主要的主尺平行度是在0.1mm-1000mm徹底螺絲收緊。

　　3、在安裝光柵尺主尺時，應注意一下三點：

　　（1）、安裝主尺時，如果安裝的光柵尺長度在1.5m以上，則應只在兩端安裝在兩端，應在整個主尺主題上提供支撐。

  （2）、帶底座安裝后，用夾子夾住尺子的中點。

　　（3）、當無法安裝時，要用光柵尺上粘貼玻璃膠，使基尺與主尺固定。

　　4、安裝光柵尺讀數頭，首先要確保讀數頭的基面滿足安裝要求，然后再安裝讀數頭。安裝方法與主尺相似。最后調整讀數頭，保證讀數頭與光柵尺平行度在0.1mm以內，并控制讀數頭與光柵尺的間隙在1-1.5毫米以內。

　　5、光柵尺限位裝置，光柵尺全部安裝完畢后，必須將限位裝置安裝在機床導軌上，以免機床產品移動時，讀數頭與主尺兩端碰撞，造成光柵尺損壞。此外，用戶在購買光柵尺時，應盡量使用多臺機床加工在1000毫米左右的光柵尺，方便留出余量。

　　6、光柵尺檢查，在安裝光柵尺垂線系統后，即可連接數顯表，并移動它，觀察計數是否正常。

　　在機床上選擇一個參考位置，并將工作點前后移動到所選位置，數顯抄表讀數頭應相同，此外，千分表可以用來調整，同時，數顯指示為零，并返回到初始位置多次往返后觀察是否數字顯示的數據指標和前分辨是一致的。
